در دنیای اتوماسیون صنعتی مدرن، سرعت، دقت و هماهنگی بین تجهیزات نقش حیاتی در بهرهوری خطوط تولید و سیستمهای کنترلی ایفا میکند. با گسترش فناوریهای Industry 4.0 و افزایش نیاز به تبادل دادههای بلادرنگ (Real-Time)، پروتکلهای ارتباطی سنتی دیگر پاسخگوی نیازهای پیچیده صنایع پیشرفته نیستند. در این میان، پروتکل EtherCAT به عنوان یکی از سریعترین و کارآمدترین پروتکلهای مبتنی بر اترنت صنعتی، جایگاه ویژهای در شبکههای صنعتی پیدا کرده است.
EtherCAT که مخفف Ethernet for Control Automation Technology است، با هدف ارائه ارتباطی بسیار سریع، دقیق و قابل اطمینان در سیستمهای کنترل صنعتی توسعه یافته است. این پروتکل امروزه در صنایع مختلف از جمله خودروسازی، رباتیک، بستهبندی، ماشینآلات CNC، صنایع دارویی و حتی انرژیهای تجدیدپذیر مورد استفاده قرار میگیرد.
در این مقاله به بررسی کامل پروتکل EtherCAT، نحوه عملکرد، مزایا، تفاوت آن با سایر پروتکلهای صنعتی و کاربردهای عملی آن در شبکههای صنعتی میپردازیم.
پروتکل EtherCAT چیست؟
EtherCAT یک پروتکل ارتباطی مبتنی بر اترنت صنعتی است که برای انتقال دادههای کنترلی با حداقل تأخیر طراحی شده است. این فناوری در سال ۲۰۰۳ توسط شرکت Beckhoff معرفی شد و به سرعت به یکی از استانداردهای مهم در اتوماسیون صنعتی تبدیل شد.
برخلاف بسیاری از پروتکلهای اترنت صنعتی که از مدل سنتی ارسال و دریافت داده استفاده میکنند، EtherCAT از روش پردازش «on-the-fly» بهره میبرد. در این روش، دادهها در حین عبور از هر گره (Node) پردازش میشوند و نیازی به ذخیره و ارسال مجدد کامل فریم نیست. همین ویژگی باعث میشود زمان تأخیر شبکه به شدت کاهش یابد.
نحوه عملکرد EtherCAT

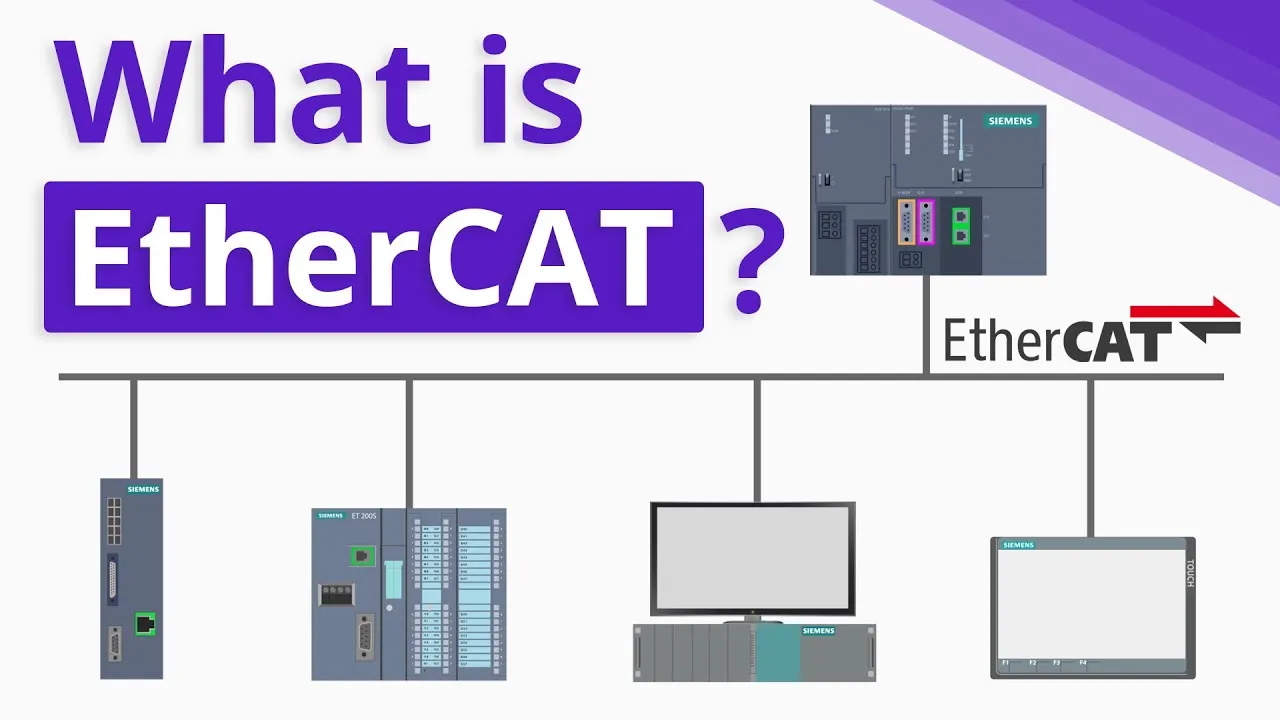

در معماری EtherCAT، یک کنترلر مرکزی (Master) با چندین دستگاه جانبی (Slave) ارتباط برقرار میکند. تفاوت اصلی این پروتکل با سایر فناوریها در نحوه پردازش دادههاست.
در شبکههای معمولی، هر دستگاه باید فریم دریافتی را دریافت، پردازش و سپس دوباره ارسال کند. اما در EtherCAT، فریم اترنت از تمام دستگاهها عبور میکند و هر گره فقط بخش مربوط به خود را خوانده یا تغییر میدهد، بدون اینکه فریم را متوقف کند.
این طراحی موجب میشود هزاران سیگنال ورودی و خروجی در کسری از میلیثانیه منتقل شوند؛ ویژگیای که در سیستمهای کنترل حرکت (Motion Control) اهمیت بالایی دارد.
ویژگیهای کلیدی EtherCAT
سرعت بسیار بالا
EtherCAT میتواند صدها ورودی و خروجی را در کمتر از ۱۰۰ میکروثانیه بهروزرسانی کند. این سرعت برای ماشینآلات دقیق و خطوط تولید پیشرفته ضروری است.
تأخیر بسیار کم (Low Latency)
به دلیل پردازش در لحظه دادهها، زمان تأخیر شبکه به حداقل میرسد. این موضوع برای کاربردهای Real-Time بسیار حیاتی است.
همگامسازی دقیق
EtherCAT از فناوری Distributed Clocks استفاده میکند که امکان همگامسازی تجهیزات با دقت نانوثانیه را فراهم میسازد.
انعطافپذیری در توپولوژی
این پروتکل از توپولوژیهای خطی، ستارهای، حلقهای و ترکیبی پشتیبانی میکند و برای طراحی شبکههای صنعتی پیچیده بسیار مناسب است.
سازگاری با اترنت استاندارد
EtherCAT بر بستر اترنت استاندارد کار میکند و میتواند با بسیاری از تجهیزات شبکه صنعتی مدرن سازگار باشد.
مقایسه EtherCAT با سایر پروتکلهای صنعتی
- در مقایسه با پروتکلهایی مانند Modbus TCP، PROFINET یا EtherNet/IP، EtherCAT تمرکز بیشتری بر سرعت و زمان پاسخ دارد.
- در حالی که Modbus TCP برای کاربردهای عمومی مناسب است، EtherCAT برای سیستمهای حساس به زمان ایدهآل است.
- در مقایسه با PROFINET، EtherCAT معمولاً تأخیر کمتری ارائه میدهد.
- نسبت به EtherNet/IP نیز در کاربردهای Motion Control عملکرد بهتری دارد.
- این ویژگیها باعث شدهاند EtherCAT در صنایع پیشرفته جایگاه ویژهای داشته باشد.
کاربردهای EtherCAT در صنایع مختلف
صنعت رباتیک
در سیستمهای رباتیک، هماهنگی دقیق بین موتورها و سنسورها ضروری است. EtherCAT با همگامسازی دقیق و تأخیر کم، عملکردی بسیار پایدار ارائه میدهد.
ماشینآلات CNC
در ماشینآلات CNC، کنترل حرکت با دقت بالا اهمیت دارد. EtherCAT امکان انتقال سریع دادههای کنترلی را فراهم میکند.
خطوط تولید خودکار
در کارخانههای هوشمند، تعداد زیادی سنسور و عملگر باید به صورت همزمان کنترل شوند. EtherCAT زیرساختی پایدار برای این ارتباط فراهم میکند.
صنایع انرژی و نیروگاهها
در سیستمهای کنترلی نیروگاهها و توربینهای بادی، قابلیت اطمینان بالا و انتقال سریع دادهها اهمیت حیاتی دارد.
مزایای استفاده از EtherCAT در شبکههای صنعتی
استفاده از EtherCAT موجب افزایش بهرهوری سیستمهای صنعتی میشود. کاهش زمان پاسخ، افزایش دقت کنترلی، کاهش خطاهای ارتباطی و امکان گسترش آسان شبکه از جمله مهمترین مزایای این پروتکل هستند.
همچنین بسیاری از تجهیزات شبکه صنعتی مدرن از EtherCAT پشتیبانی میکنند و امکان ادغام آن با سایر پروتکلها نیز وجود دارد.
چالشها و محدودیتهای EtherCAT
با وجود مزایای فراوان، پیادهسازی EtherCAT نیازمند دانش تخصصی است. طراحی نادرست شبکه یا استفاده از تجهیزات ناسازگار میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
علاوه بر این، هزینه اولیه تجهیزات سازگار با EtherCAT ممکن است نسبت به برخی پروتکلهای سادهتر بیشتر باشد؛ هرچند در بلندمدت به دلیل کاهش خرابی و افزایش بهرهوری، این هزینه جبران میشود.
جمعبندی
پروتکل EtherCAT یکی از پیشرفتهترین فناوریهای ارتباطی در اتوماسیون صنعتی است که با ارائه سرعت بالا، تأخیر کم و همگامسازی دقیق، پاسخگوی نیازهای پیچیده صنایع مدرن است. این پروتکل بهویژه در کاربردهای Motion Control و سیستمهای Real-Time عملکردی بینظیر ارائه میدهد.
با انتخاب تجهیزات مناسب و طراحی اصولی شبکه، EtherCAT میتواند زیرساختی پایدار و آیندهنگر برای توسعه سیستمهای صنعتی فراهم کند.
