گیت وی صنعتی موکسا MOXA MGate MB3180
گیت وی صنعتی موکسا MOXA MGate MB3180 برای ادغام آسان شبکه های Modbus TCP و RTU / ASCII طراحی است. با استفاده از MOXA MGate MB3180، دستگاه های فرعی سری Modbus می توانند به صورت یکپارچه در یک شبکه Modbus TCP وارد شوند، و slave های Modbus TCP را می توان برای master های سریال در دسترس قرار گیرند.
ویژگی های گیت وی صنعتی موکسا MOXA MGate MB3180
- پشتیبانی خودکار مسیریابی برای پیکربندی آسان
- پشتیبانی مسیر از طریق پورت TCP یا آدرس آی پی برای استقرار انعطاف پذیر
- تبدیل بین Modbus TCP و Modbus RTU / ASCII
- ۱۶ مستر TCP همزمان با حداکثر ۳۲ درخواست همزمان در هر استاد
- راه اندازی و پیکربندی سخت افزار آسان
شرکت موکسا از دروازه های پیمایشی فیلد-به-اترنت MGate استفاده می کنیم که نه تنها دستگاه های سریال شما را به شبکه اترنت متصل می کند بلکه چندین اتصال را نیز امکان پذیر می کند و می تواند بین پروتکل های مختلف مانند Modbus TCP و EtherNet / IP تبدیل کند.
یکپارچه سازی شبکه استاندارد Modbus

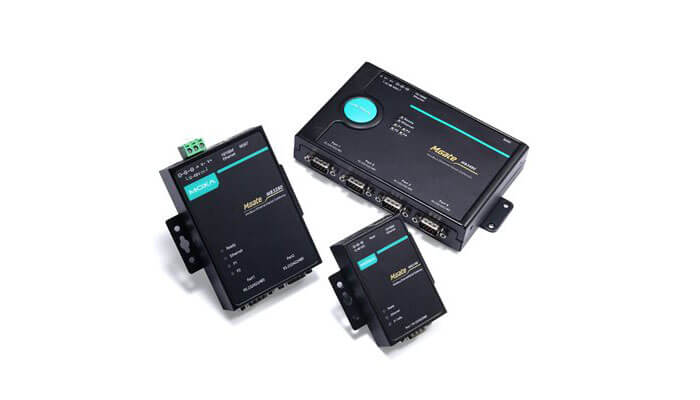

سه مدل استاندارد MGate (MB3180 ، MB3280 و MB3480) برای ادغام آسان شبکه های Modbus TCP و RTU / ASCII طراحی شده اند. با استفاده از این مدل ها ، دستگاه های برده سریال Modbus را می توان یکپارچه در یک شبکه Modbus TCP موجود وارد کرد و بردگان Modbus TCP را می توان در دسترس استادان سریال قرار داد. MB3180 ، MB3280 و MB3480 ویژگی هایی را ارائه می دهند که ادغام شبکه را آسان ، قابل تنظیم و تقریباً با هر شبکه Modbus سازگار می کند.
چگالی بالا ، دروازه های مقرون به صرفه
دروازه های MGate ™ MB3000 می توانند به طور موثری چگالی بالایی از گره های Modbus را به همان شبکه وصل کنند. MB3280 می تواند حداکثر ۶۲ گره برده سریال را مدیریت کند ، و MB3480 می تواند تا ۱۲۴ گره برده سریال را مدیریت کند. هر پورت سریال RS-232/422/485 را می توان بطور جداگانه برای عملیات Modbus RTU یا Modbus ASCII و برای baudrates های مختلف پیکربندی کرد ، اجازه می دهد هر دو نوع شبکه با Modbus TCP از طریق یک دروازه Modbus یکپارچه شوند.
مسیریابی دستگاه خودکار برای پیکربندی آسان
عملکرد مسیریابی خودکار دستگاه Moxa به رفع بسیاری از مشکلات و ناراحتی هایی که مهندسین نیاز به پیکربندی تعداد زیادی دستگاه Modbus دارند ، کمک می کند. یک کلیک ماوس تنها برای تنظیم جدول مسیریابی برده شناسه و پیکربندی دروازه های Modbus برای شناسایی خودکار درخواست های Modbus از یک سیستم نظارتی و کسب اطلاعات (SCADA) است. با حذف نیاز به ایجاد دستی جدول مسیریابی slave ID ، عملکرد Auto-Device Routing باعث صرفه جویی در وقت و هزینه قابل توجهی در مهندسان می شود.

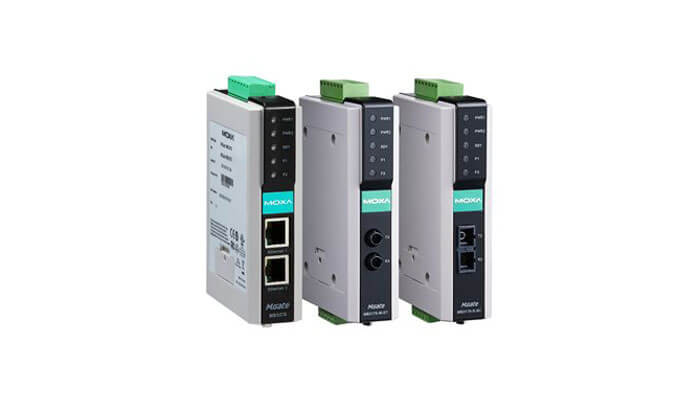

MGate MB3170/MB3270 Series
MGate MB3170 و MB3270 به ترتیب ۱ و ۲ پورت دروازه Modbus هستند که بین پروتکلهای ارتباطی Modbus TCP ، ASCII و RTU تبدیل می شوند. دروازه ها ارتباطات سریال به اترنت و سریال (مستر) به سریال (برده) را ارائه می دهند. علاوه بر این ، دروازه ها به طور همزمان از کارشناسی ارشد سریال و اترنت با دستگاه های سری Modbus متصل می شوند. به دروازه های سری MGate MB3170 و MB3270 Series می توان به ۳۲ کارشناسی ارشد TCP / مشتری دسترسی داشت یا به حداکثر ۳۲ سرور / سرویس دهنده TCP متصل شد. مسیریابی از طریق پورت های سریال می تواند توسط آدرس IP ، شماره پورت TCP یا نقشه برداری ID کنترل شود. تابع کنترل اولویت دار برجسته به دستورات فوری اجازه می دهد تا یک پاسخ فوری دریافت کنند. همه مدل ها دارای ناهموار ، قابل نصب با DIN-Rail هستند و برای سیگنال های سریال جداسازی نوری داخلی اختیاری را ارائه می دهند.

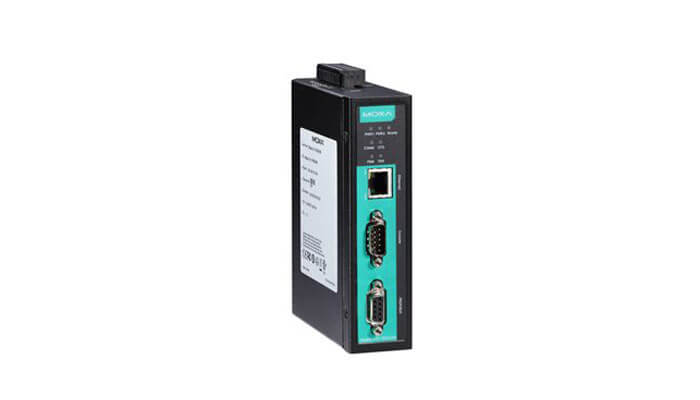

گیت وی صنعتی moxa مدل MGate 5101-PBM-MN
دروازه MGate 5101-PBM-MN یک درگاه ارتباطی بین دستگاه های PROFIBUS (به عنوان مثال درایوهای PROFIBUS یا ابزار) و میزبان Modbus TCP فراهم می کند. همه مدل ها با یک پوشش فلزی ناهموار ، قابل نصب با DIN-Rail محافظت می شوند و جداسازی نوری داخلی اختیاری را ارائه می دهند. شاخص های LED وضعیت PROFIBUS و اترنت برای نگهداری آسان ارائه شده است. طراحی ناهموار برای کاربردهای صنعتی مانند نفت / گاز ، نیرو ، اتوماسیون فرایند و اتوماسیون کارخانه مناسب است.

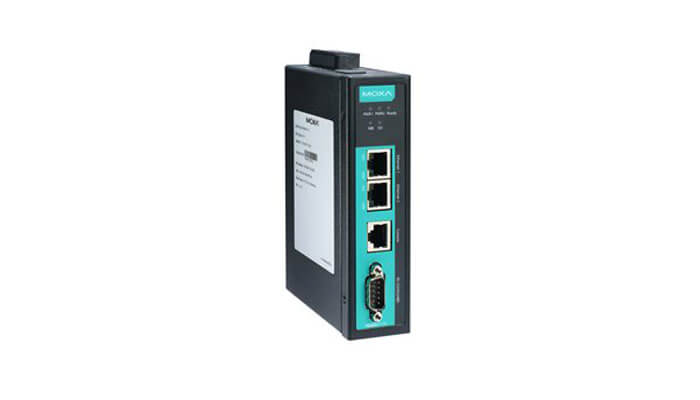

گیت وی صنعتی moxa مدل MGate 5114
MGate 5114 یک درگاه اترنت صنعتی با ۲ پورت اترنت و ۱ پورت سریال RS-232/422/485 برای Modbus RTU / ASCII / TCP ، IEC 60870-5-101 و IEC 60870-5-104 ارتباطات شبکه است. MGate 5114 با ادغام پروتکل های متداول قدرت ، انعطاف پذیری لازم برای تحقق شرایط مختلفی را که با دستگاه های میدانی ایجاد می شود که از پروتکل های ارتباطی مختلف برای اتصال به سیستم SCADA قدرت استفاده می کنند ، فراهم می کند. برای ادغام دستگاه های Modbus یا IEC 60870-5-101 بر روی شبکه IEC 60870-5-104 ، از MGate 5114 به عنوان یک استاد / مشتری Modbus یا استاد IEC 60870-5-101 برای جمع آوری داده و تبادل داده با IEC 60870-5 استفاده کنید
