با گسترش روزافزون اتوماسیون در شبکه‌های برق و صنایع انرژی، نیاز به یک استاندارد ارتباطی منسجم و بین‌المللی بیش از پیش احساس می‌شود. استاندارد IEC 61850 یکی از مهم‌ترین و جامع‌ترین استانداردهای تدوین‌شده توسط کمیسیون بین‌المللی الکتروتکنیک (IEC) است که به‌طور خاص برای اتوماسیون پست‌های برق (Substation Automation Systems) طراحی شده است. این استاندارد، علاوه بر ساده‌سازی ارتباط میان تجهیزات، به بهبود کارایی، سرعت انتقال داده و قابلیت اطمینان شبکه کمک می‌کند.
در این مقاله، به بررسی دقیق استاندارد IEC 61850، اهداف طراحی آن، ساختار ارتباطی، مزایا، و کاربردهای صنعتی آن پرداخته می‌شود. همچنین به نقش برندهای معتبر مانند موگزا (Moxa)، آنالوگ دیوایسز (Analog Devices)، و روهد اند شواتز (Rohde & Schwarz) در توسعه تجهیزات سازگار با این استاندارد اشاره خواهیم کرد.
تاریخچه و هدف از تدوین استاندارد IEC 61850
در دهه ۹۰ میلادی، شرکت‌های فعال در حوزه برق و اتوماسیون با چالشی بزرگ روبه‌رو بودند: عدم سازگاری میان تجهیزات برندهای مختلف. هر تولیدکننده از پروتکل اختصاصی خود استفاده می‌کرد، که باعث پیچیدگی زیاد در راه‌اندازی و نگهداری پست‌های برق می‌شد. کمیسیون IEC با هدف ایجاد یک استاندارد جهانی برای ارتباط میان تجهیزات حفاظتی، کنترلی و مانیتورینگ، استاندارد IEC 61850 را معرفی کرد.
هدف اصلی این استاندارد، یکپارچه‌سازی و تسهیل تبادل داده بین تجهیزات هوشمند (IED)، بدون وابستگی به برند یا پروتکل خاص است. در واقع، IEC 61850 به عنوان زبان مشترک میان تجهیزات صنعتی در حوزه انرژی عمل می‌کند.

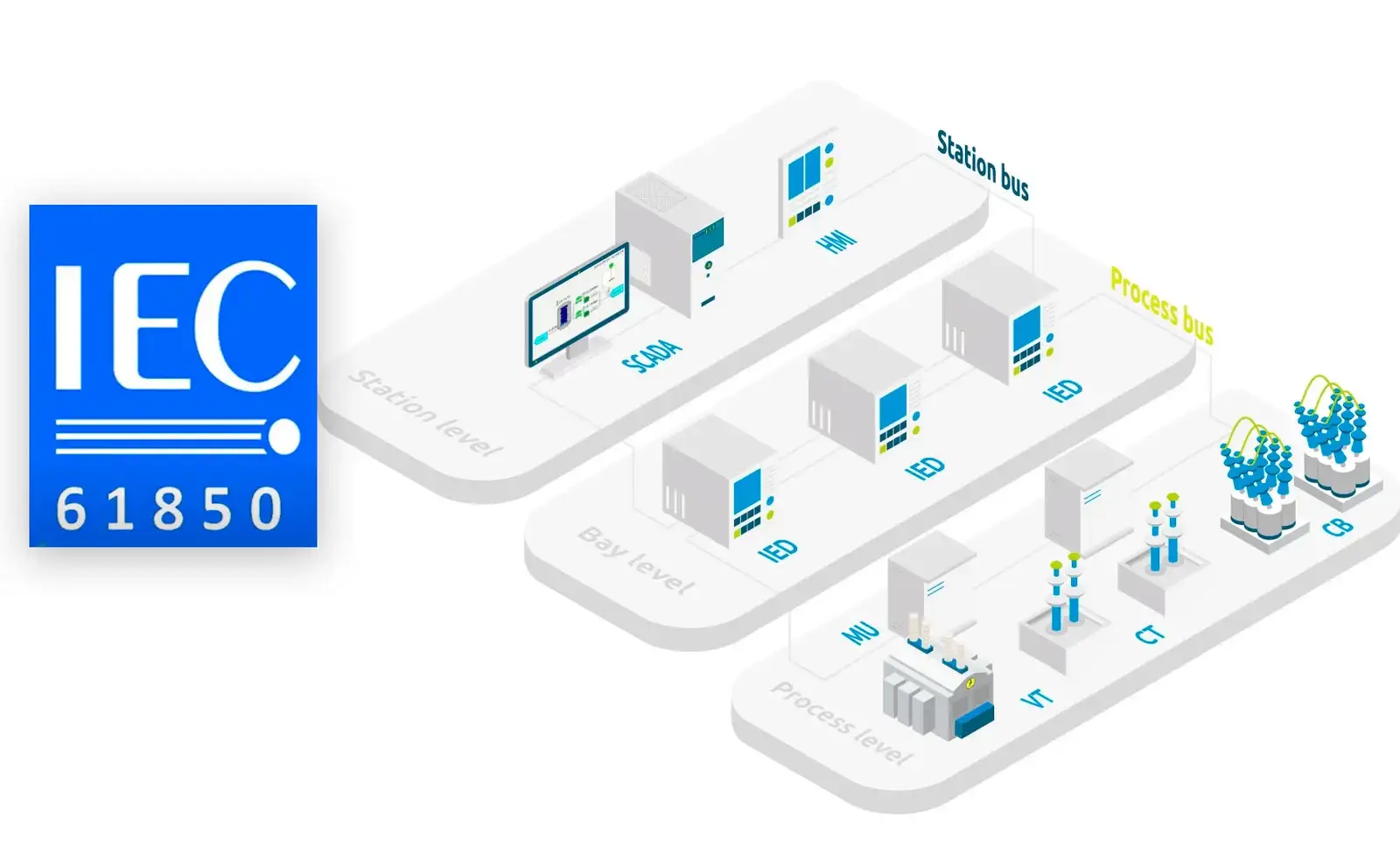

ساختار کلی استاندارد IEC 61850
استاندارد IEC 61850 شامل چندین بخش است که هر کدام به جنبه خاصی از ارتباطات صنعتی و انرژی می‌پردازند. برخی از مهم‌ترین قسمت‌های آن عبارت‌اند از:
- بخش ۱ تا ۳: مفاهیم پایه، معماری کلی سیستم و مدل‌سازی داده‌ها.
- بخش ۴ تا ۶: الزامات فنی برای پست‌های برق و نحوه مدل‌سازی تجهیزات.
- بخش ۷: تعریف مدل داده‌ها و سرویس‌های ارتباطی.
- بخش ۸ و ۹: معرفی پروتکل‌های ارتباطی مانند MMS و GOOSE برای تبادل سریع داده‌ها.
- بخش ۱۰: تست‌ها، ارزیابی و سازگاری بین تجهیزات.
این ساختار باعث می‌شود که مهندسان بتوانند پست‌های برق هوشمند را با پشتیبانی از اتوماسیون، مانیتورینگ پیشرفته و حفاظت هوشمند طراحی کنند.
مفاهیم کلیدی در IEC 61850
IED (Intelligent Electronic Device)
IEDها واحدهای هوشمندی هستند که وظیفه جمع‌آوری، پردازش و انتقال داده را در سیستم‌های قدرت بر عهده دارند. آن‌ها به کمک پروتکل IEC 61850 می‌توانند بدون واسطه با سایر تجهیزات ارتباط برقرار کنند.
GOOSE Messaging
پیام‌های GOOSE (Generic Object-Oriented Substation Event) برای ارسال سریع اطلاعات حیاتی بین تجهیزات حفاظتی استفاده می‌شوند. این قابلیت در زمان وقوع خطا، پاسخ سیستم را به کمتر از چند میلی‌ثانیه کاهش می‌دهد.
MMS Protocol
پروتکل MMS (Manufacturing Message Specification) به عنوان پایه اصلی ارتباطات در IEC 61850 عمل می‌کند و امکان مدیریت داده‌ها، کنترل تجهیزات و تبادل وضعیت‌ها را فراهم می‌کند.
Sampled Values (SV)
در این روش، داده‌های آنالوگ به‌صورت دیجیتال نمونه‌برداری و از طریق شبکه منتقل می‌شوند. این رویکرد موجب کاهش نیاز به سیم‌کشی فیزیکی و افزایش دقت در مانیتورینگ می‌شود.
مزایای استفاده از IEC 61850 در شبکه‌های صنعتی
یکپارچگی بین برندها و تجهیزات
یکی از بزرگ‌ترین مزایای IEC 61850، حذف وابستگی به برند خاص است. تجهیزات شرکت‌هایی مانند موگزا، آنالوگ دیوایسز یا پلنت (Planet) می‌توانند به‌راحتی در یک شبکه مشترک کار کنند، بدون نیاز به تغییرات پیچیده نرم‌افزاری.
افزایش سرعت و دقت در ارتباطات
به کمک GOOSE و SV، اطلاعات حفاظتی با تاخیر بسیار پایین منتقل می‌شوند، که برای جلوگیری از خسارات ناشی از خطاهای الکتریکی حیاتی است.
کاهش حجم سیم‌کشی و هزینه‌ها
در سیستم‌های سنتی، هر سیگنال نیازمند سیم جداگانه بود، اما در IEC 61850 داده‌ها به‌صورت دیجیتال از طریق یک شبکه اترنت منتقل می‌شوند. این موضوع منجر به کاهش قابل توجه هزینه نصب و نگهداری می‌شود.
قابلیت توسعه و مقیاس‌پذیری
با توجه به معماری باز IEC 61850، امکان افزودن تجهیزات جدید به سیستم بدون نیاز به بازطراحی کامل شبکه وجود دارد.
بهبود مانیتورینگ و نگهداری
تجهیزات مبتنی بر IEC 61850 قادرند داده‌های وضعیت و رخدادها را به صورت لحظه‌ای گزارش دهند. این ویژگی باعث بهبود تشخیص خطا و کاهش زمان تعمیرات می‌شود.
کاربردهای استاندارد IEC 61850 در صنایع مختلف
- پست‌های برق هوشمند: به عنوان بستر اصلی اتوماسیون سیستم‌های حفاظتی.
- نیروگاه‌های تجدیدپذیر: در مدیریت هوشمند تولید انرژی خورشیدی و بادی.
- صنایع نفت و گاز: برای مانیتورینگ بلادرنگ تجهیزات حیاتی.
- کارخانه‌های خودکار: در ادغام سیستم‌های کنترل صنعتی با شبکه‌های هوشمند.
جمع‌بندی
استاندارد IEC 61850 به‌عنوان ستون اصلی ارتباطات در شبکه‌های برق و صنایع انرژی، انقلابی در نحوه طراحی و مدیریت پست‌های برق ایجاد کرده است. این استاندارد با فراهم‌کردن ارتباط سریع، امن و یکپارچه بین تجهیزات، راه را برای توسعه شبکه‌های هوشمند و پایدار هموار کرده است.
استفاده از تجهیزات برندهای معتبری مانند موگزا، آنالوگ دیوایسز و روهد اند شواتز تضمینی برای سازگاری کامل با الزامات IEC 61850 و عملکرد مطمئن در شرایط صنعتی است.
